Construction d'une maison bois : Chantier [Projet-LCAH]

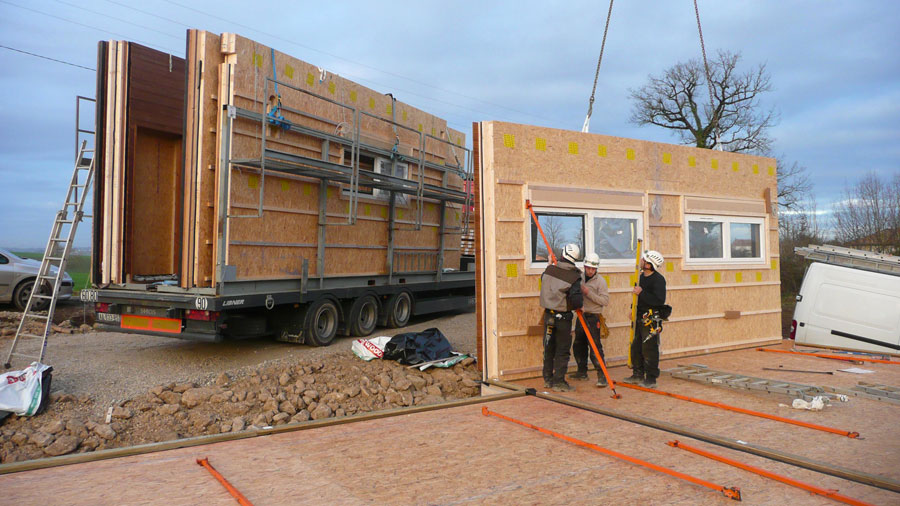

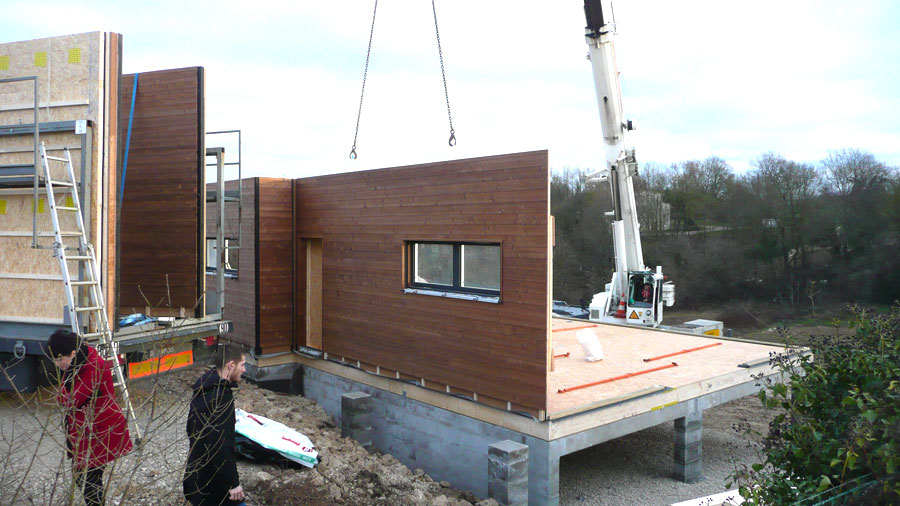

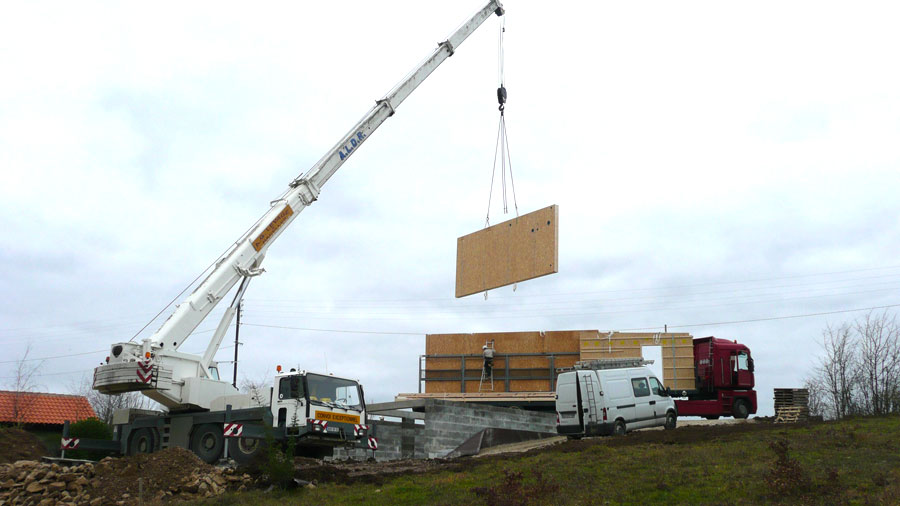

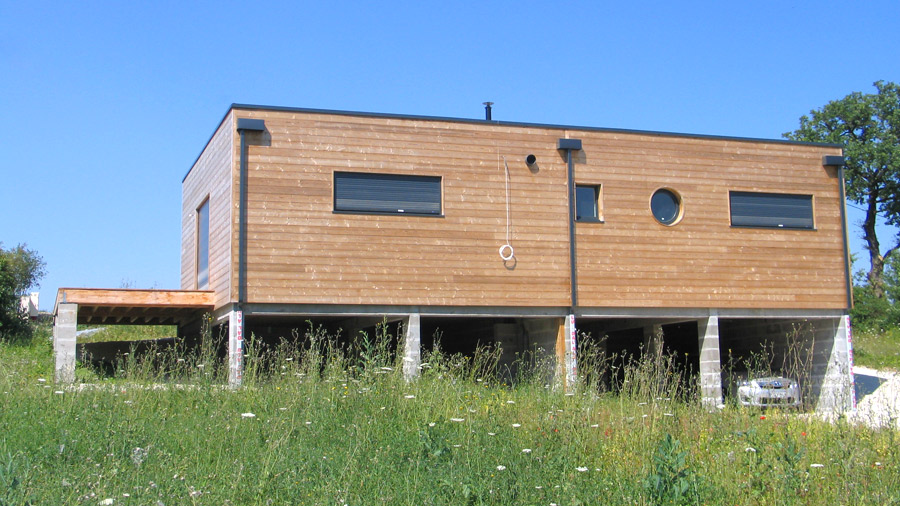

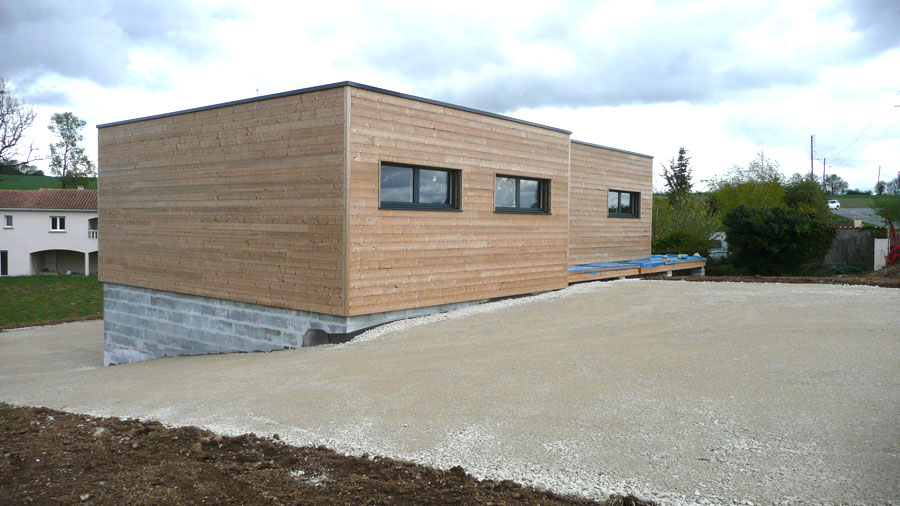

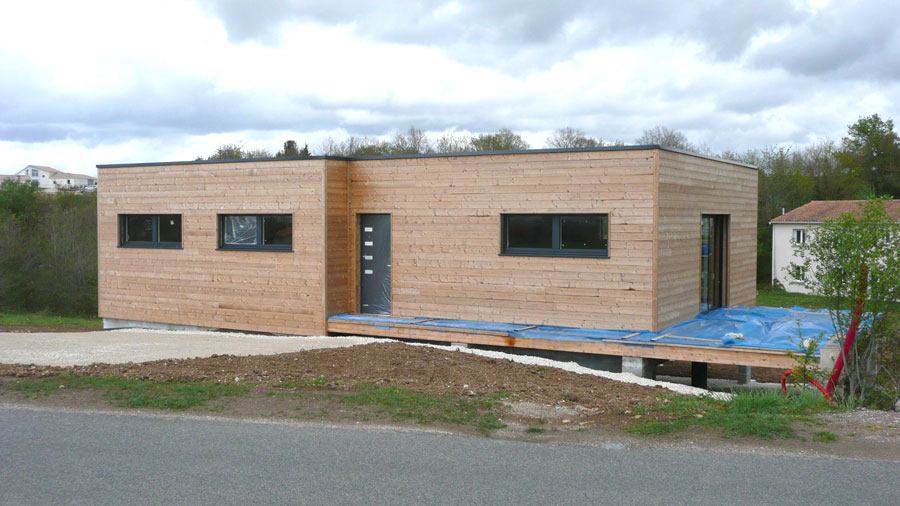

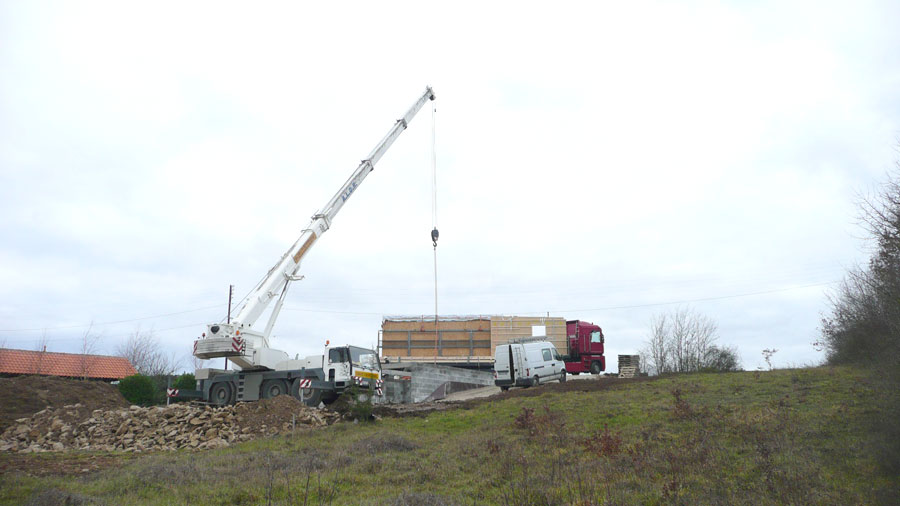

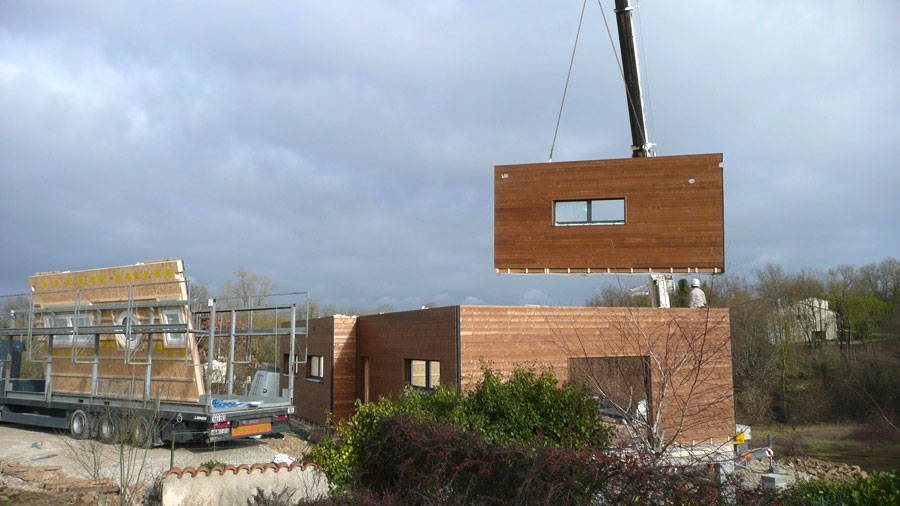

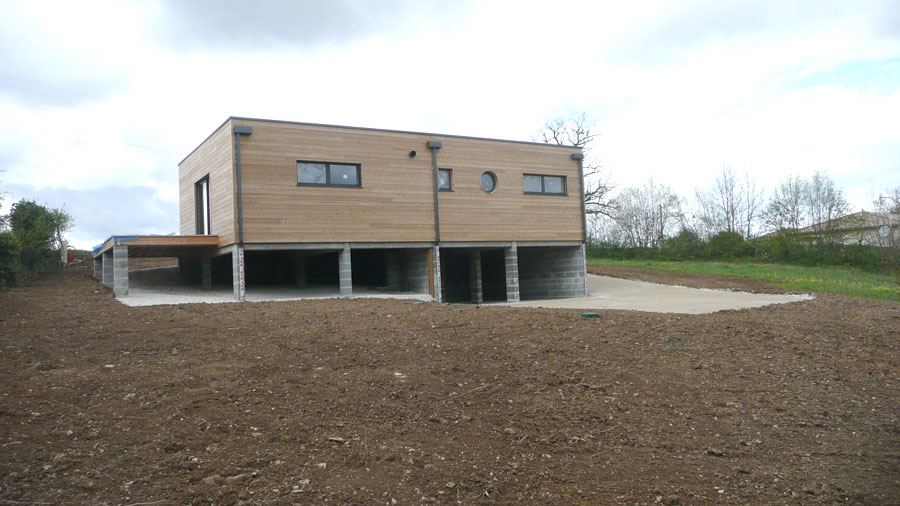

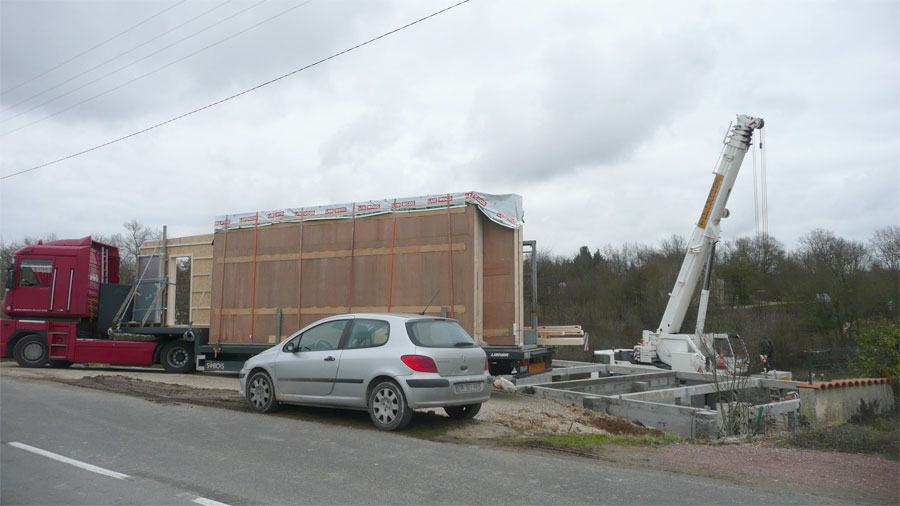

Ci-dessous plusieurs photos de la construction d'une maison bois RT2012 signée ECOP Habitat. Ces clichés mettent en avant la pose du plancher et des murs à ossature bois préfabriqués. Les menuiseries sont directement usinées et intégrées dans les panneaux avant leur arrivée sur le chantier. Les photos présentent également la maison une fois finalisée, de même que des vues intérieures et équipements : poele à granulés bois, salle de bain, chauffe eau thermodynamique ...
Maison bois [Projet-LCAH]
Les différentes photos présentées ci-dessous correspondent à un projet de construction de maison bois mené par ECOP Habitat. Voir le détail complet de cette conception écologique.
Le détail de cette construction en bois [Projet-LCAH]
Voici quelques détails sur la construction de cette habitation écolotique en bois, raportés par notre chargé de projet ECOP Habitat responsable de cette conception.

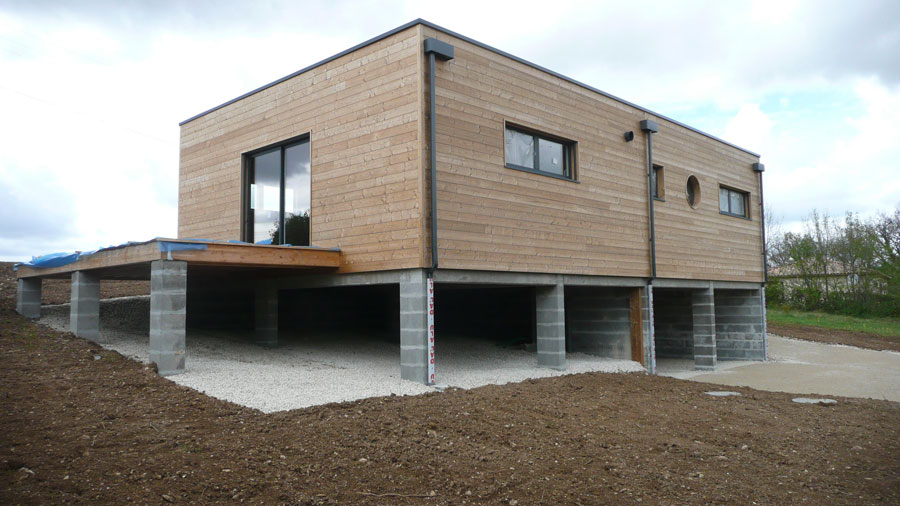

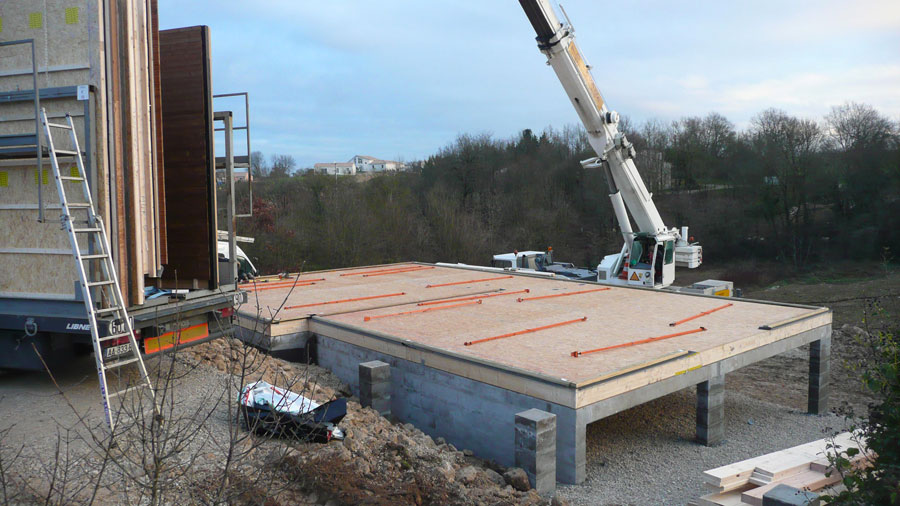

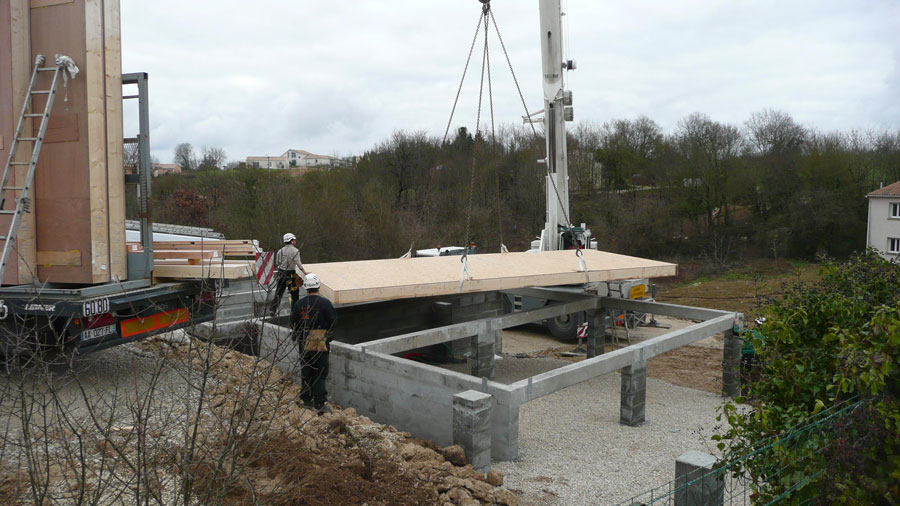

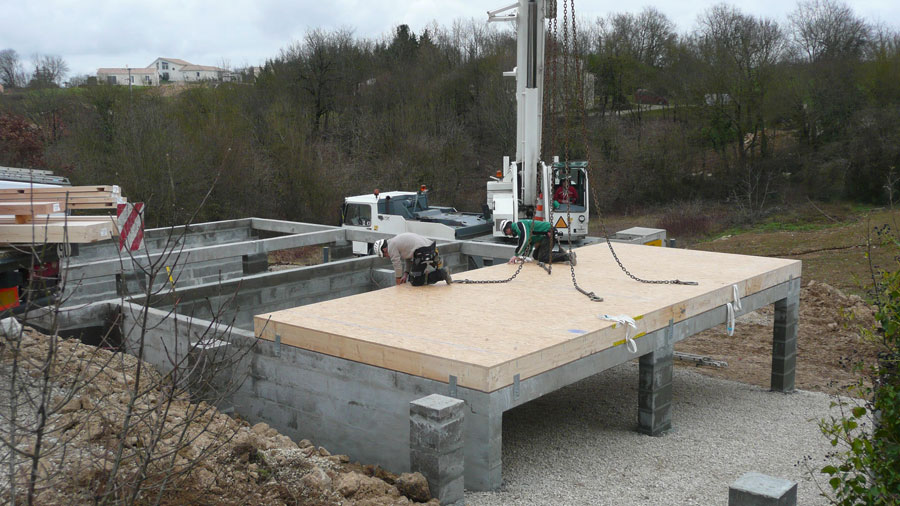

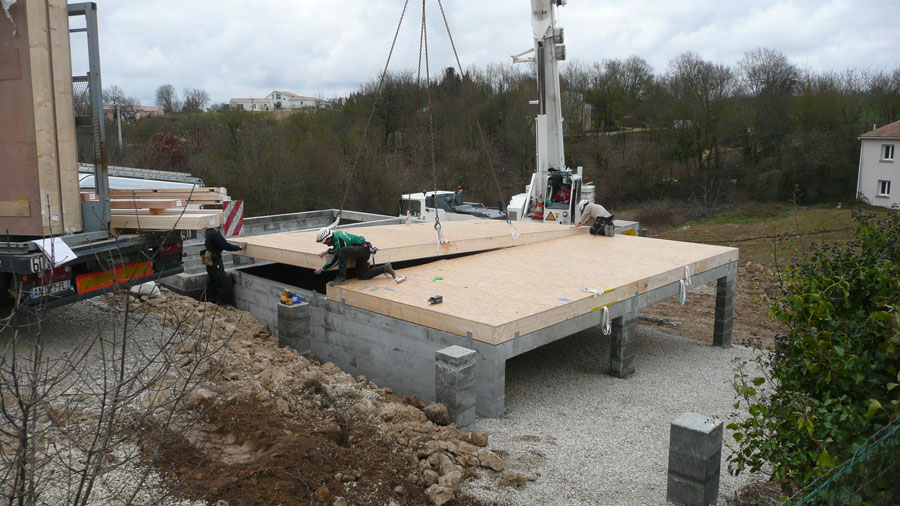

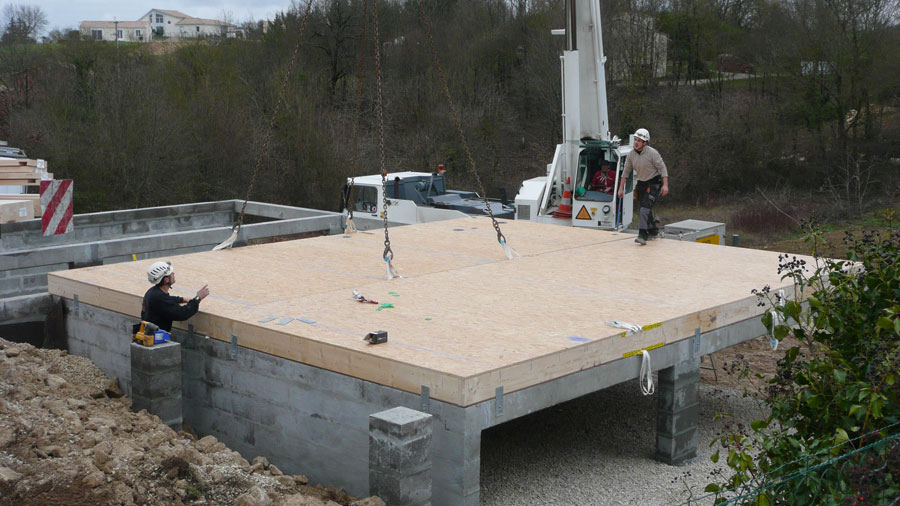

Maison sur plots béton plancher bois
Plancher structure bois, posé sur plots béton, isolation par ouate de cellulose insuflée à 60kg/m3 épaisseur 225mm, pare-vapeur, trame en bois épicéa 75x225 mm, OSB 22 mm.

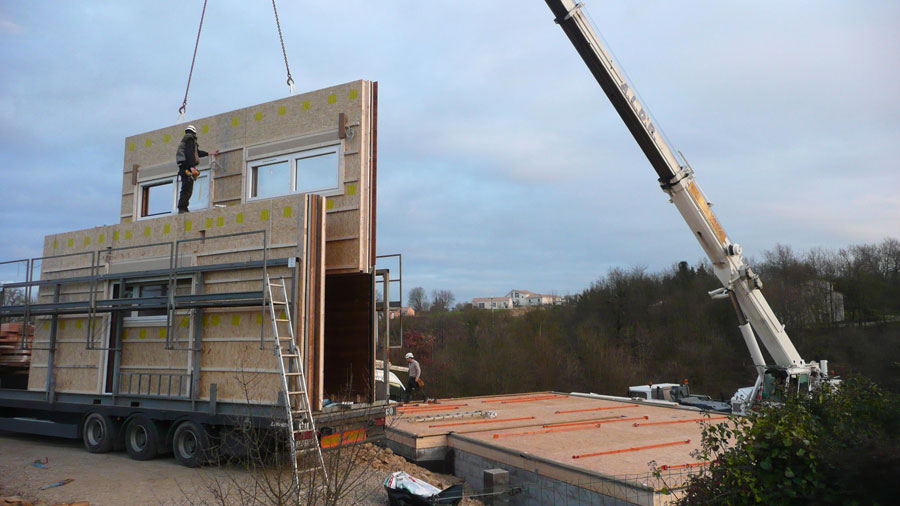

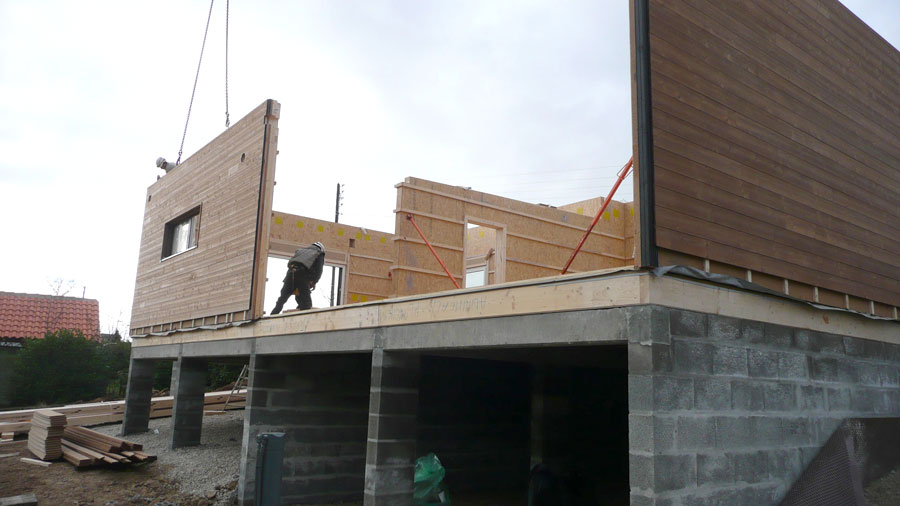

Composition des murs à ossature bois

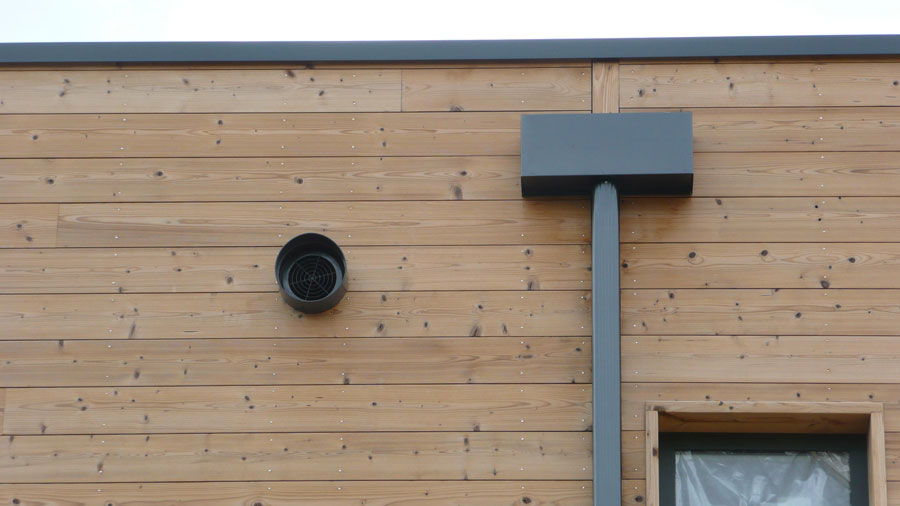

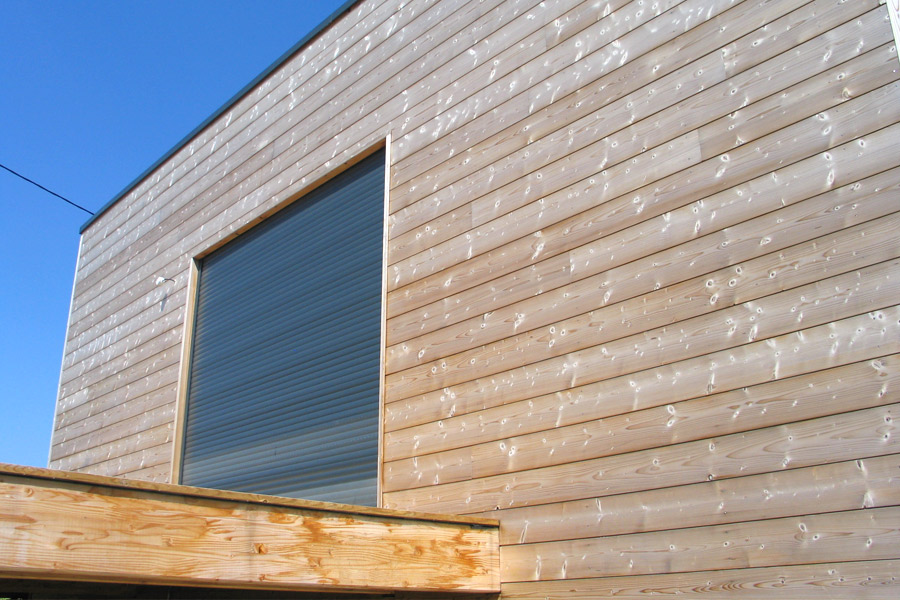

De l'intérieur vers l'extérieur : tasseaux de bois support plaque de plâtre, panneau de contreventement type OSB 3 e=9mm, d'une ossature en bois massif traité classe 2 sec tion 45x145, d'une isolation en ouate de cellulose insufflée à 60 kg/m3 épaisseur 145 mm, d'un pare-pluie en fibre de bois épaisseur 35 mm et de liteaux support revêtement extérieur section 27x45 posés verticalement au droit des montants, d'un bardage profil chanfrein section 21x153 en épicéa du nord, séché, abouté, brossé, pré-finition opaque pour finitio sur site et fixation apparente par pointes inox.

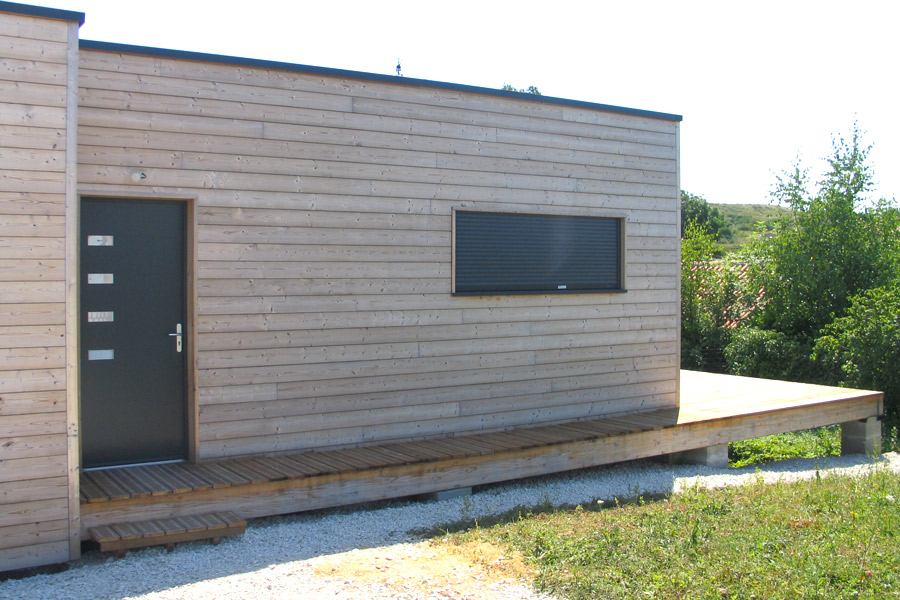

Terrasse
Terrasse extérieure composée d'une ossature bois, pannes, le plancher sera composé d'un solivage bois surmonté de lames en pin traitées autoclaves classe 3. Sans garde-corps.
Toiture terrasse
Charpente : pannes, étriers et dalles triply ep 22 mm
Isolation en laine de roche déroulée en plafond sur partie habitable ep 28 cm pour avoir un R=7 W/m².°C
Etanchéité de la surface courante y compris polyane, isolant 40 mm, membrane PVC.
Relevé d'étanchéité sur tôle colaminée.

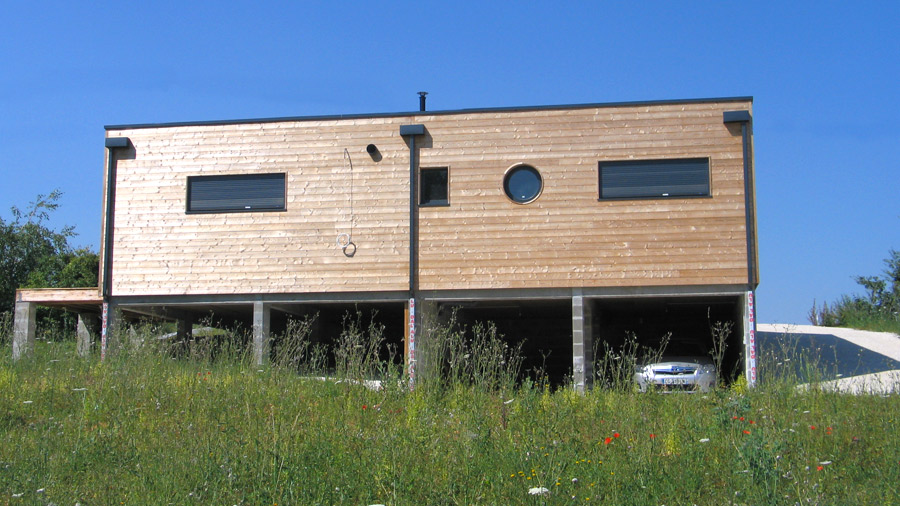

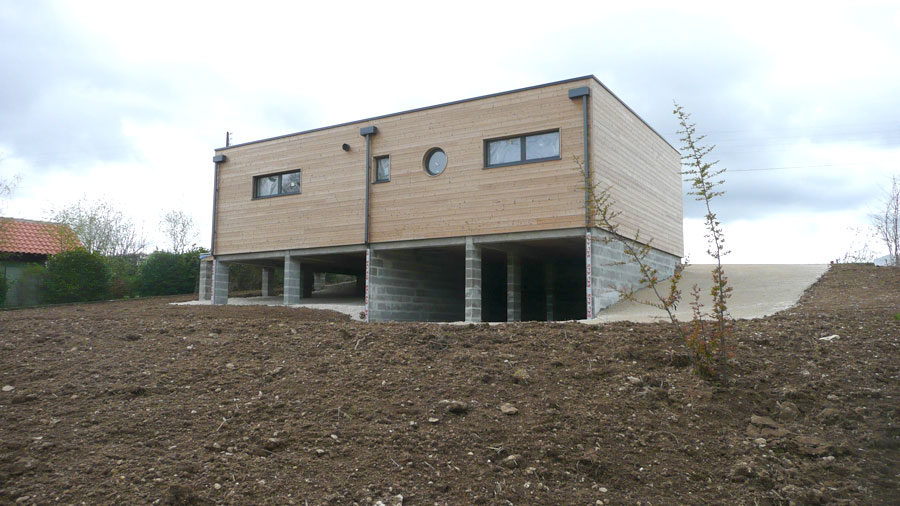

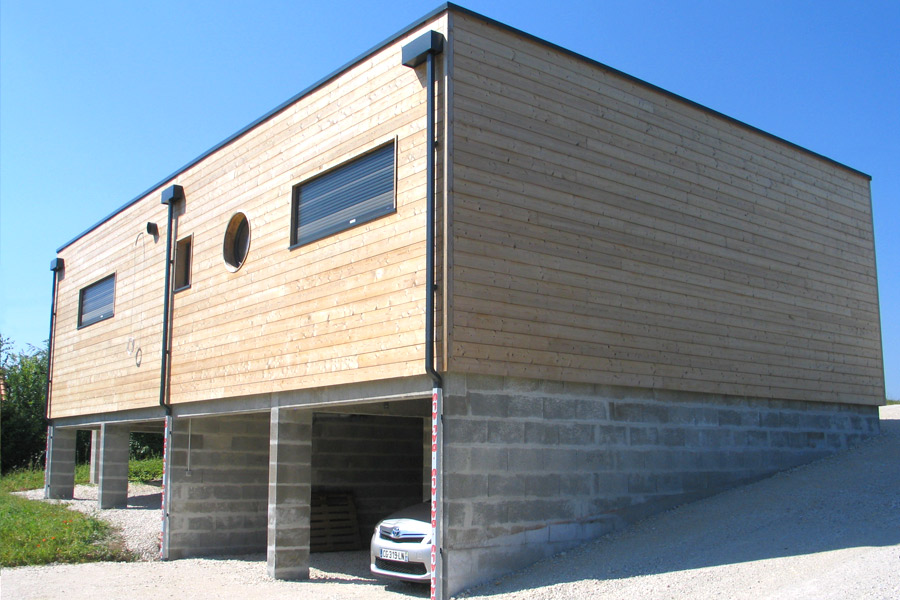

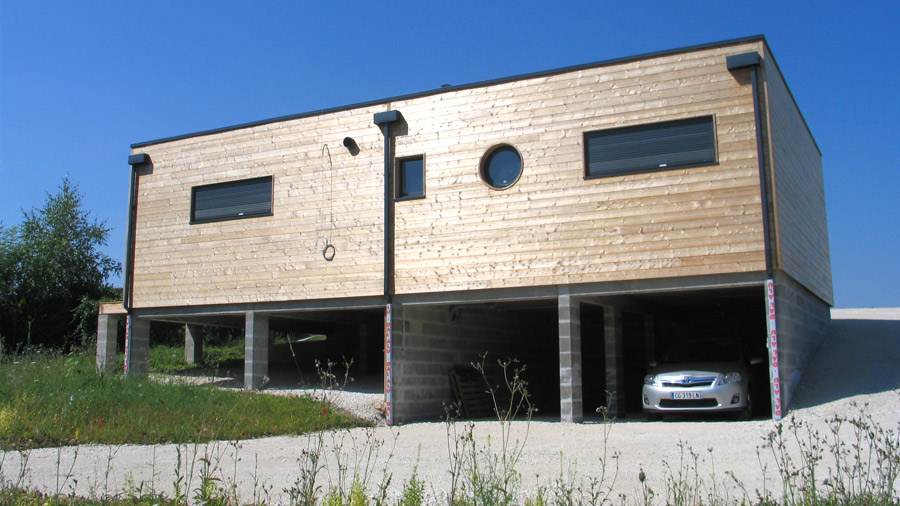

Abri voiture sous la maison
Un abri voiture creusé légèrement sous la maison autorise le stationnement de 2 voitures. Le sol est en 0.30. Des murs de soutènement retiennent les terres.
Plâtrerie en Fermacell
Plafond suspendu sous charpente dans la partie habitable.
Fixation des plaques de plâtre Fermacell de 10 mm d'épaisseur sur tasseaux de bois support prévus à cet effet.

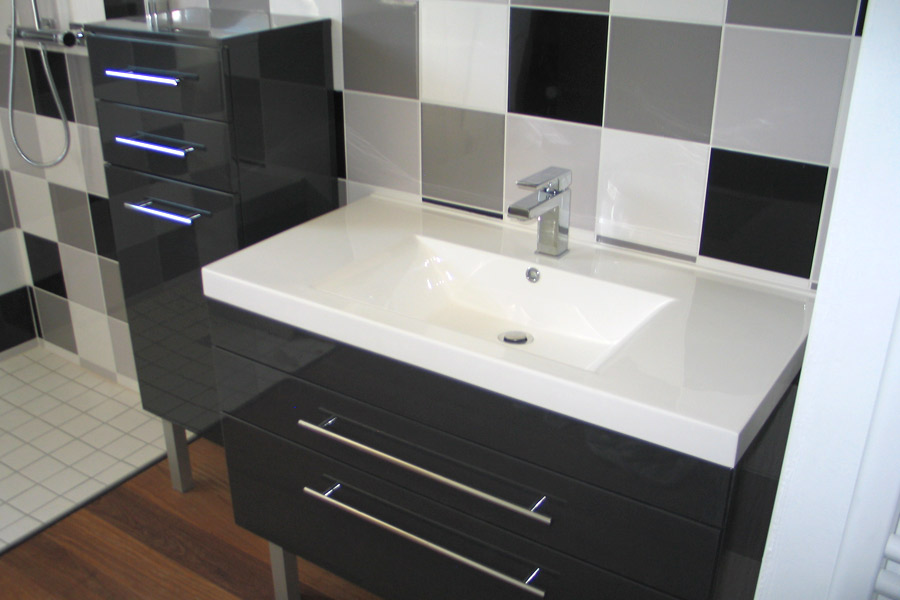

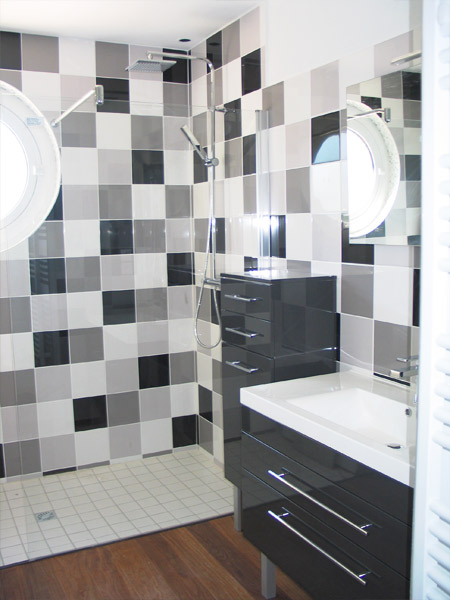

Cloisons de distribution en placostyl Fermacell de 72 mm y compris laine de verre de 45 mm. Mise en œuvre de Fermacell marine pour bains sur le pourtour de la SdB.

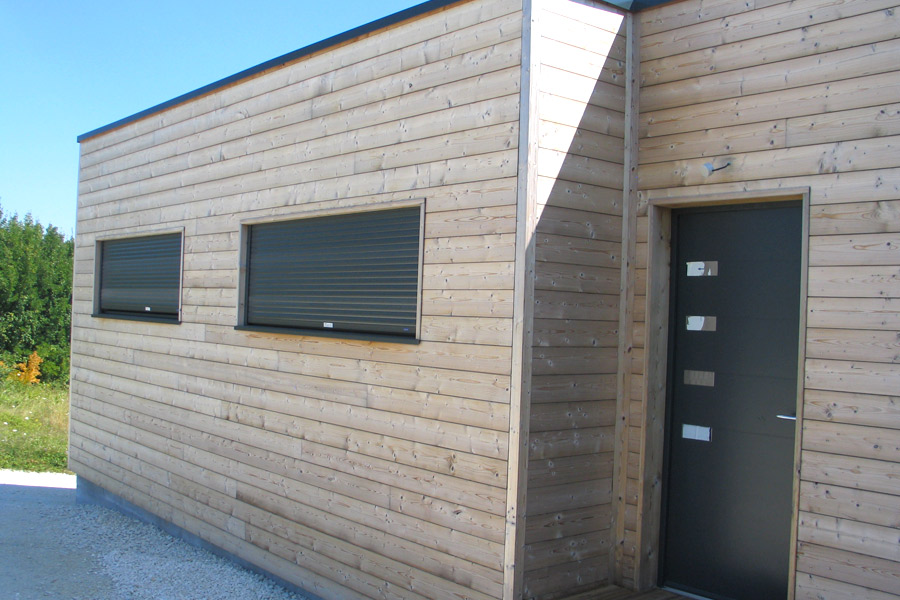

Porte d'entrée
Porte d'entrée en métal 90/215 ouvrant à la française. Dormant bois exotique, vantail ép 44 mm, parements acier traités anticorrosion par galvanisation à chaud, âme mousse de polyuréthane extrudé, serrure multipoints automatique, seuil aluminium loi handicap hauteur 20 mm, joint périphérique sur ouvrant.
Menuiseries extérieures bicolores Gris anthracite EXT / Blanc INT marque MILLET
Parties courantes

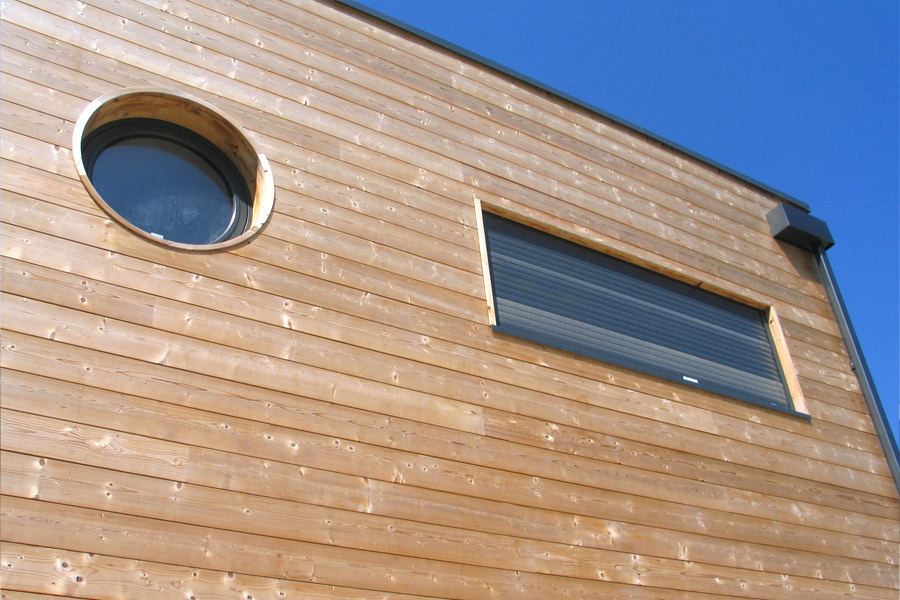

Menuiseries extérieures en PVC de type M3D avec renfort par profil acier sur les parties ouvrantes. Capotage en aluminium sur les deux faces pour optimisation des performances thermiques. Double vitrage isolant 4/16/4. Œil de bœuf basculant Ø80 cmvitrage imprimé G200 Stadip.
Menuiseries en aluminium laquage de finition sur les deux faces

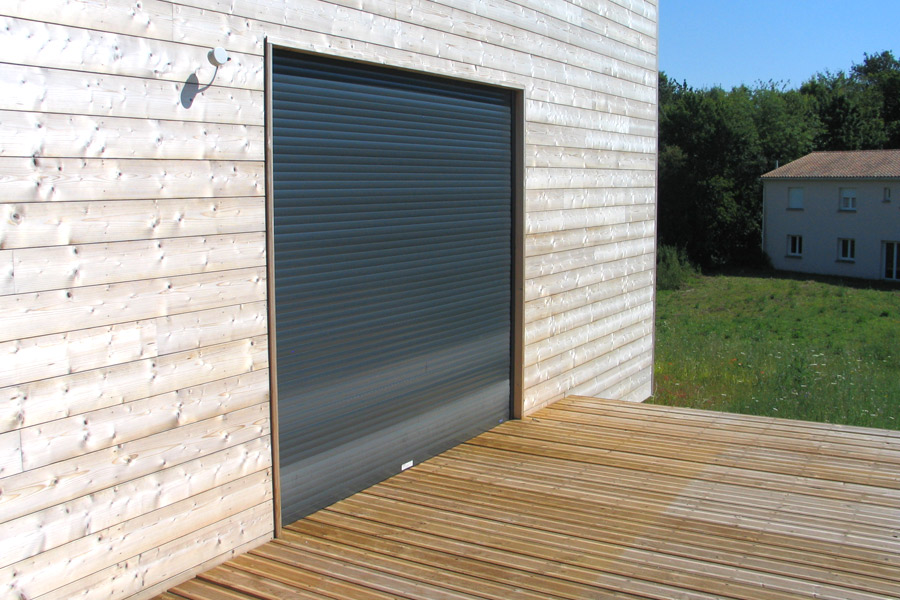

- Baie coulissante MONOBLOC à 2 vantaux sur 2 rails, ouverture l'un sur l'autre 240/215 en alu laqué, fermeture par crémone simple à 4 points, rupture de pont thermique totale sur le dormant et ouvrants. Vitrage isolant Thermo-système Faible Emissivité 4/16/4. Volet Roulant Electrique PVC RAL 7016 incorporé dans l'ossature bois.
- Baie MONOBLOC à 2 vantaux sur rail, ouverture d'un battant et un fixe 220/75 en alu laqué, fermeture par crémone simple à 4 points, rupture de pont thermique totale sur le dormant et ouvrant. Vitrage isolant Thermo-système Faible Emissivité 4/16/4. Volet Roulant Electrique PVC RAL 7016 incorporé dans l'ossature bois.
Electricité et chauffage Norme BBC
- Etude thermique établie conformément aux règles de calculs du CSTB.
- Appareillage de type encastré LEGRAND Neptune II ou similaire, conforme à la norme N.F. C 15-100.
- Protections par disjoncteurs divisionnaires groupés sur un tableau général.
- Générateur : Poêle à bois + électrique pour SdB.

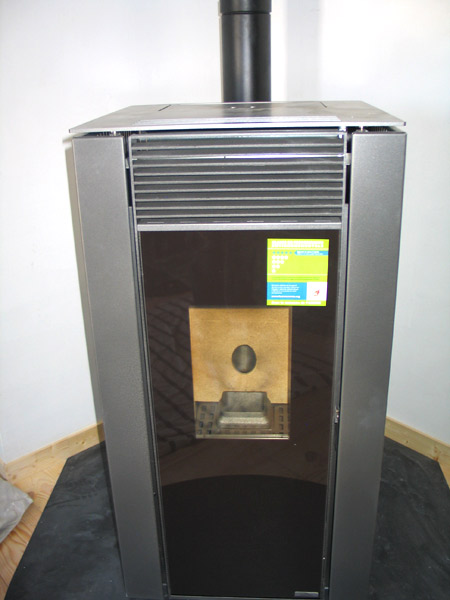

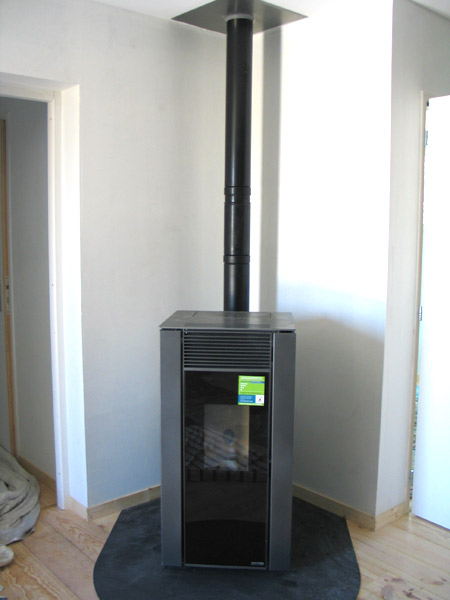

- Emetteurs : poêle bois CHAZELLES Adelaide + panneaux rayonnants (sèche-serviette) ATLANTIC Solius.
- Energie de chauffage : Bois.
- Indication des dépenses énergétiques après Etude Thermique par EFFILIOS : Coût total de 376€/an (Répartis comme suit : Chauffage : 209€ - Production d'ECS : 118€ - Eclairage : 38€ - Auxiliaires : 9€)
Ventilation
Ventilation Hygro B ATLANTIX Hygrolix BBC.
Production d'Eau Chaude Sanitaire

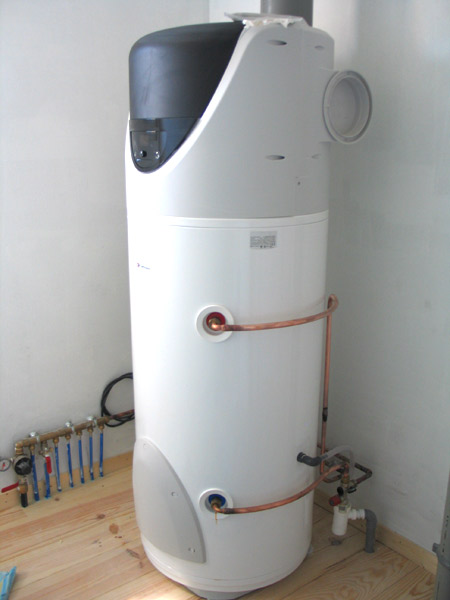

Chauffe-Eau Thermodynamique de 200 Litres muni d'un groupe de sécurité. CHAFFOTEAUX Aquanext.
Surface habitable
SURFACE HABITABLE totale = 101,76 m²
Salon/Séjour/Cuisine = 46,39 m²
Chambre n°1 = 12,00 m²
Chambre n°2 = 12,06 m²
Chambre n°1 = 13,37 m²
WC = 1,53 m²
Bains = 6,96 m²
Cellier = 5,25 m²
Dégagement = 4,20 m²
Résultat du test de perméabilité à l’air (Blower Door Test) :
0,55 m3/h/m² sous 4 Pa ( respect du seuil limite pour l’obtention du label BBC)
